情人节送给女朋友的礼物
本人嵌入式程序员一枚。

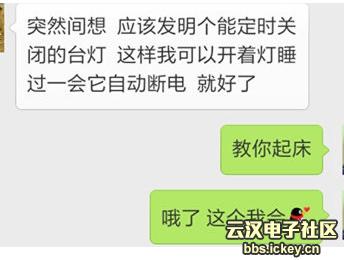

女朋友说，晚上自个儿睡觉的时候不敢关灯，要是有一个能延时关的灯就好了。
一边设计，一边向她询问产品需求。没错，我的目标用户只有一个人。
她想要一台延时灯，分析转换一下需求，可以做一个延时通断电的智能插座。
总结了女朋友的几点基本要求，核心功能：延时关灯。
再加一些必须的点：外观简洁美观、易操作、安全。
附加功能：遥控、定时开灯、惊喜小功能。
就叫它“简易智能遥控插座”吧。
淘宝上也有有延时的成品,有机械的、有电子的，也有像智能硬件这样的产品。但没有找到让我满意的延时开关。这才叫私人定制嘛^_^。顺便拽一拽，凭这个至少可以超过她家那几盆花的地位了。
产品主要由两部分构成：软件部分 、 硬件部分。
一、硬件部分：
因为是220V,安全起见,使用的是公牛的防燃插座（普通插座）.
控制中心是一款基本款CPU——51单片机，编写的程序就下载到这个芯片中去。
无线部分本想用WIFI或者蓝牙通过手机连接，手头有一个智能插座，每次要上床要打开手机连上WIFI，打开APP，
设定，关WIFI，好麻烦的，已经好久不用，被我拆了。考虑到产品的易用性，还是选择了红外遥控（评论中说到用无线电遥控，感觉更好，但是手头附加功能比
较多，手头没有像样的遥控器，所以就用红外了）.在她床头放一个遥控器，睡前一按即可。
反馈部分(确认遥控信号是否被有效接受到)使用的是一个小蜂鸣器.因为作为一个插座或开关,没必要放一个复杂的显示器
来反馈,如果加装显示器,操作需要盯着显示器,真是怪累的,加显示器还会对产品外观造成影响.
所以直接通过各种”滴滴声”,来反馈,不仅可以将蜂鸣器内置,对外观没影响,也是一种轻便的交互方式.
由于产品要附加”定时开”的功能需要知道当前的时间,使用时钟芯片，外加纽扣电池,即使断电,时钟依然在跑~~,骗女朋友说是上下5000年.其实误差每天大概一秒左右，够用。
硬件的体积上要求尺寸足够小。在拆开公牛插座之后,抠掉多余的部分,留出放置电路的空间。用卡尺测量面积约为5cm*7cm,高度为2.5cm,在绘制印刷电路板(PCB)的时候将元件分别排布在电路板的上下两层,完全够用了.

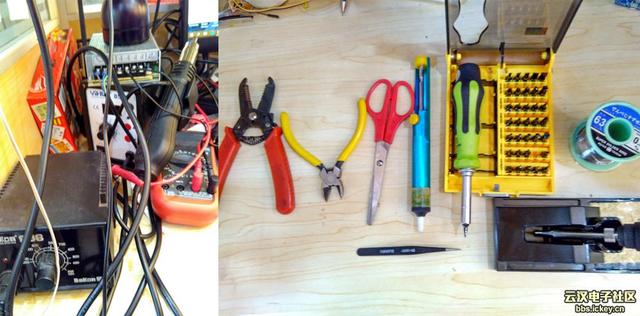

1、需要准备的工具如下：电烙铁、焊锡、热喷*、各种钳子、各种螺丝刀、镊子、卡尺、万用表等等。
2、购买元件和插排：下图左一为刚拆封的插座。右一是抠除下面两个插孔，用来放置红外接收头、变压电路、控制电路等

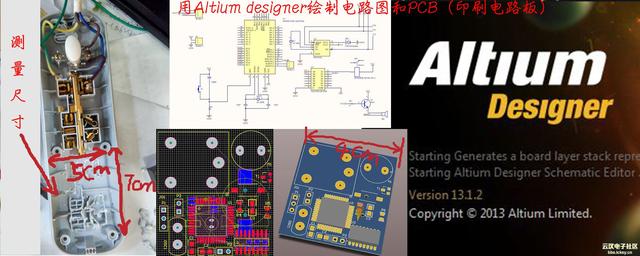

3、绘制印刷电路板：（左一）测量抠除部分的尺寸，根据尺寸大小，用Altium designer绘制电路图，并画板、排布原件、布线、铺铜，最终生成PCB（印刷电路板）。下图为仿真效果图。

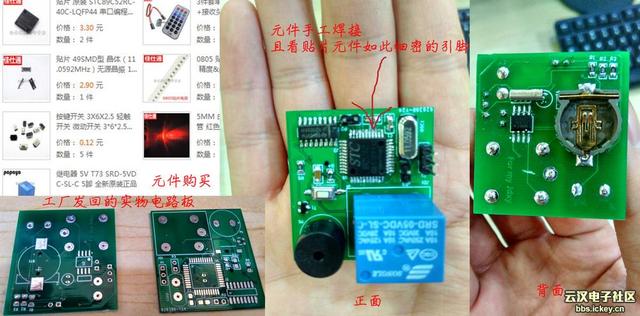

4、元件焊接：下图（左上一）元件多数是从淘宝购买，部分零件实验室有就没有购买。（左下一）上一步绘制的电路板加工后的实物。下图右边两个图为最终焊接
完成的电路板，正反两面。焊接是个技术活。比如中间最大的黑色方形芯片，型号是STC89C52工作频率11.0592MHZ，有44个针脚，针脚间距离
小于0.5mm，一不小心就会发生焊锡粘连，所以最好需要热喷*等工具进行焊接。大蓝色块为10A继电器。（右一）背面为时钟芯片。
5、组装。因为电路板上已经预留了程序的调试和下载接口，所以现在可以进行一定的组装。

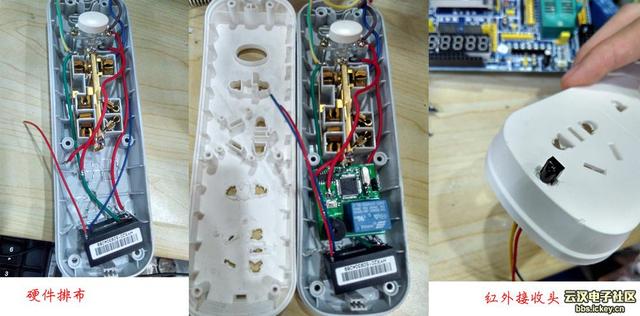

将降压（220V AC转5V DC）模块（下图左一黑色）和小电路板放入插排，安装红外接收头（下图右一黑色为红外接收器） 如下：

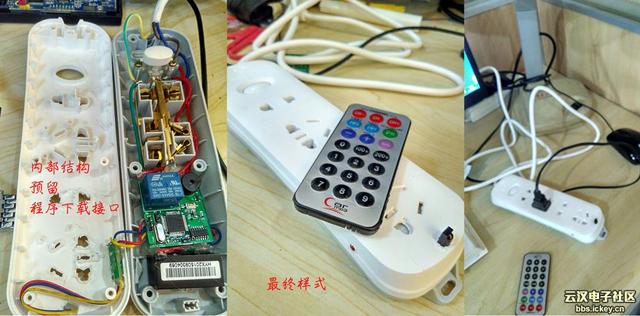

最终的样式：
二、软件部分：

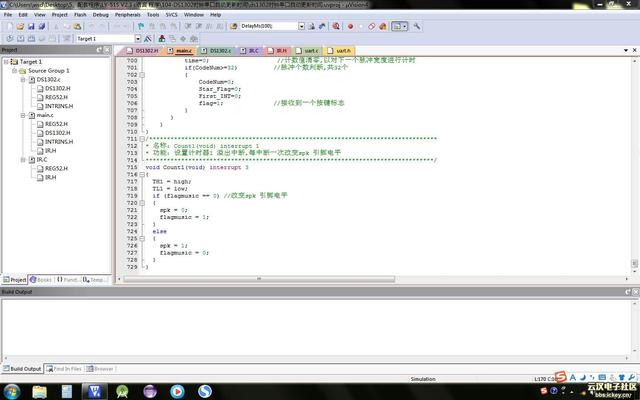

软件使用C语言编写，严格说是51用C语言。简单易学，总共700行代码。
分别实现：
1、红外信号的解码。
2、遥控开关灯。
3、遥控延时10min，20min，30min 后关灯。（20min是女朋友的要求）
4、遥控定时开灯。（这样早上女朋友就不用自己开灯了，还能叫她起床。）
5、DS1302可以上下5000年，代码里写了一些秘密哦，我不会告诉我神的。到特定日期吓吓她，哈哈
6、蜂鸣器发声反馈。
7、遥控器输入特定密码，蜂鸣器可以播放一首音乐
补充一些软件部分的东西，关于如何用软件产生音乐：
1、首先查得到do re mi fa so la si do等的频率2、用程序控制单片机产生相应频率的电压变化，电控制蜂鸣器发声
3、找到对应音乐的简谱，根据音调、节拍，产生相应的频率、延时，就可以用蜂鸣器得到你想要的任何乐曲了。

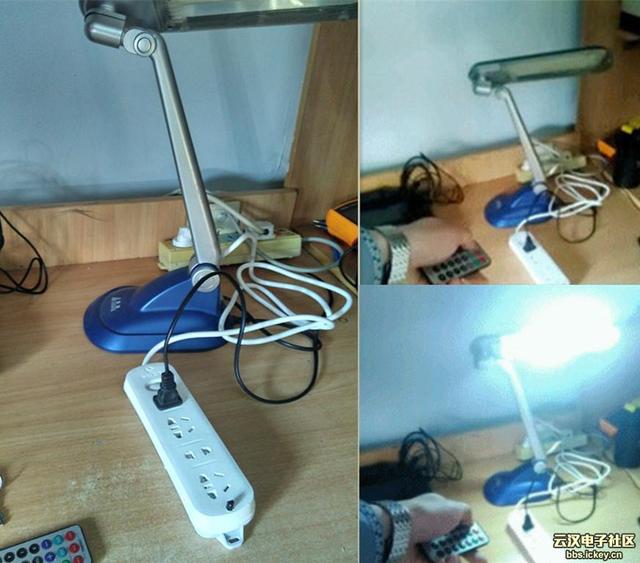

最终效果图：音乐听不到咯
如果是给女盆友DIY东西，千万不要从技术难易上下功夫，多难多易，在媳妇面前都会觉得好厉害大，她们只看你有多用心。所以“买一个”什么什么的就不要了，用心去做。我写这么详细的技术贴，目的也不在技术，而是告诉媳妇俺可用心了呢。
